Cách Thiết Lập Chuyển Động Bánh Răng Hành Tinh với SOLIDWORKS - The Robot Report

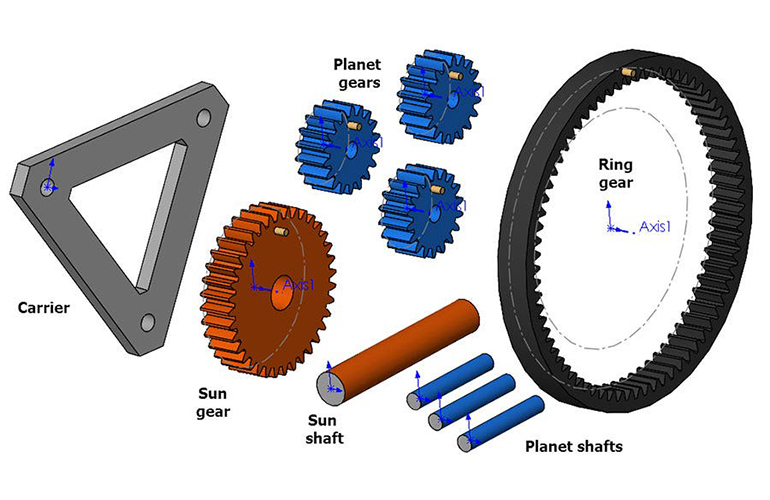

Bài viết "Cách Thiết Lập Chuyển Động Bánh Răng Hành Tinh với SOLIDWORKS" từ The Robot Report cung cấp hướng dẫn chi tiết về cách lắp ráp và mô phỏng hệ thống bánh răng hành tinh trong SOLIDWORKS. Hệ thống bánh răng hành tinh được nhấn mạnh như một giải pháp thay thế nhỏ gọn, mô-men xoắn cao so với bộ giảm tốc bánh răng truyền thống, thường được sử dụng trong nhiều ứng dụng khác nhau. Quá trình thiết lập bắt đầu bằng việc chèn các thành phần chính—ba bánh răng hành tinh, một bánh răng mặt trời, một bánh răng vành, một bộ mang, trục bộ mang và trục bánh răng mặt trời—vào một cụm lắp ráp mới. Yếu tố quan trọng trong mô phỏng chuyển động là các vòng chia bước được tạo thành các bản phác thảo xây dựng trên mỗi bánh răng, với một vòng đặc biệt "Đường Đi Của Bánh Răng Hành Tinh" trên bánh răng vành để hướng dẫn chuyển động của các bánh răng hành tinh. Quá trình lắp ráp bao gồm việc ghép các bánh răng và trục một cách chính xác bằng các ràng buộc trùng nhau và đồng tâm nhằm đảm bảo căn chỉnh đúng và tự do quay. Sau đó, các ràng buộc bánh răng được áp dụng giữa các vòng chia bước để xác định tỷ số truyền và mô phỏng tương tác giữa các bánh răng, đồng thời chú ý đến hướng quay chính xác. Các ràng buộc bổ sung được sử dụng để căn chỉnh răng bánh răng một cách chính xác.
